產品描述
橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以?xún)?nèi))可選有效行程。
直線電機模組命名

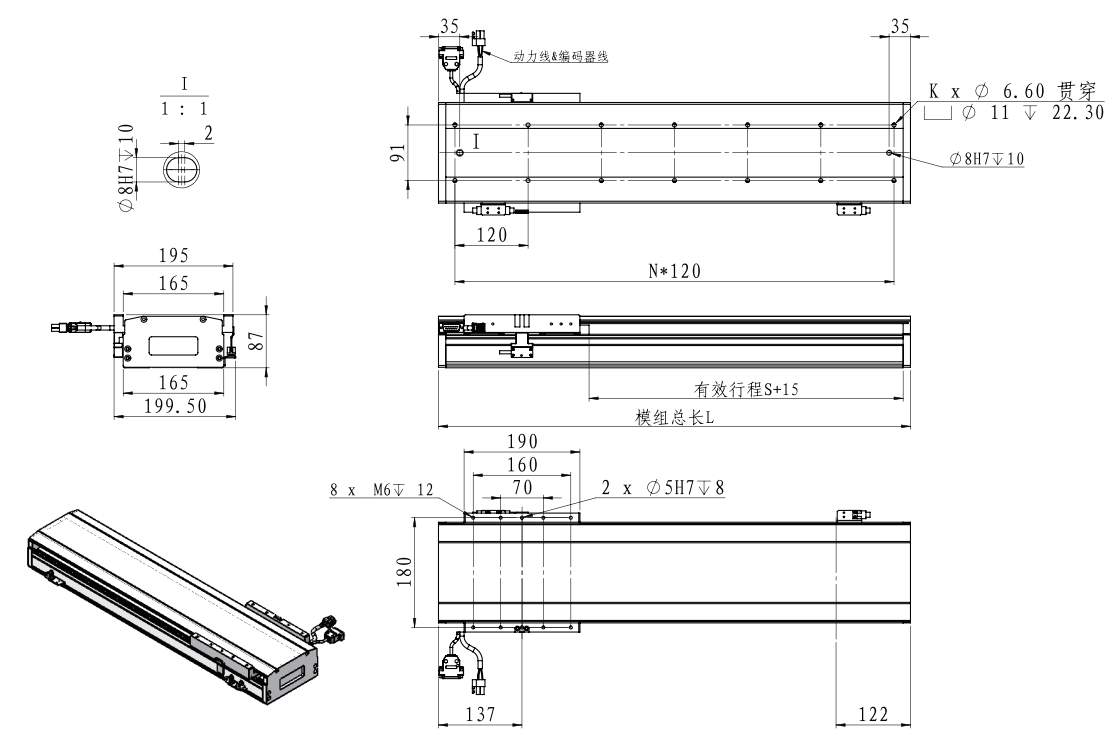

產品外形(單位mm)
| 規格名稱 | LMS-B165-C22 |
| 電機 | LMC186-080-S1 |
| 推力(N) | 峰值推力:812 持續推力:230 |
| 運動件重量 | 4.4 |
| 最大負載 | 45 max |
| 速度(m/s) | 2 (20kg負載，500mm行程，駐留時間0.3s) |
| 加速度 | 1 |
| 精度 | 磁柵：重復定位精度：±2μm(1000mm行程內） |
| 光柵：重復定位精度：±1μm(1000mm行程內） |
| 直線度 | ±2μm/300mm |
| 配件 | 光電開關：歐姆龍EE-SX672；拖鏈（不含拖鏈） |
| 模組尺寸 |
| Z行程 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| 總長度 |
324 |
374 |
424 |
474 |
524 |
574 |
624 |
674 |
724 |
774 |
824 |
874 |
924 |
974 |
1024 |
1074 |
1124 |
1174 |
1224 |
1274 |
| 模組重量 |
10.3 |
11.2 |
12.1 |
13 |
13.9 |
14.8 |
15.7 |
16.6 |
17.5 |
18.4 |
19.3 |
20.2 |
21.2 |
22 |
22.9 |
23.8 |
24.7 |
25.6 |
26.5 |
27.4 |
|
10.88K |
6 |
6 |
8 |
8 |
8 |
10 |
10 |
12 |
12 |
14 |
14 |
14 |
16 |
16 |
18 |
18 |
18 |
20 |
20 |
22 |
|
N |
2 |
2 |
3 |
3 |
3 |
4 |
4 |
5 |
5 |
6 |
6 |
6 |
7 |
7 |
8 |
8 |
8 |
9 |
9 |
10 |
|
孔端距 |
30 |
55 |
20 |
45 |
70 |
35 |
60 |
25 |
50 |
15 |
40 |
65 |
30 |
55 |
20 |
45 |
70 |
35 |
60 |
25 |
注：1、需要訂購大于1000行程以上，請與我們聯系（單條模組最大總長6m，超過6m需要拼接基座）；
2、配置速度表及加速度為計算參考值，不同負載、不同應用會有差異；
3、使用環境溫度-10℃~50℃，濕度≤85%，無腐蝕性氣體，油霧，塵埃，強電磁污染；海拔1000米以下。
